2018

0504

サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」

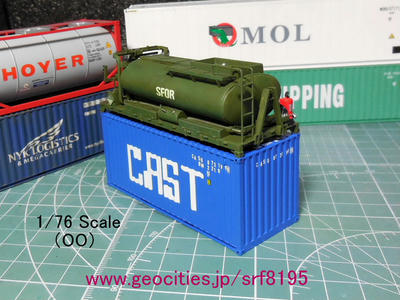

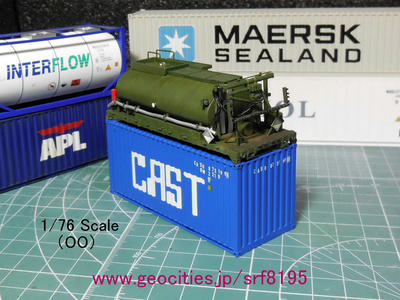

・上段:自作「M4 Bituminous Distributor Module (BDM)
・下段:=C=Rail= Intermodalの「CAST 20ft x 8'6" drybox」の「20ftドライコンテナ(BB 2210)」

自作「M4 Bituminous Distributor Module (BDM)」...キツかった~忍耐力(T田T)
フォークリフト荷役で海コンの二段目に載せられた図。M4 BDMはPLS荷役フォークリフト荷役、クレーン荷役に対応している模様。自作した赤い消火器が大き過ぎた点、アオシマ「陸自 3 1/2t 燃料タンク車」のパーツを改造使用したタンク体が実物よりも小さい点、ボスニア紛争後のSFOR(NATO平和安定化部隊)マーク(デカール)を片側タンク体に貼ってしまった点が、失敗点。
塗料は高価な海外製アクリル塗料を使用したが、クレオス「NATO軍ドイツ連邦軍戦車色」セットで十分だったという印象。
(=Ammo by Mig JimenezのAMIG0084「NATO GREEN」とアオシマの1/72 ミリタリーモデルキット No.05「陸上自衛隊 3 1/2t 燃料タンク車」を使用)



サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」

エイジングとして、1/76スケール「M1077 Flatrack(PLS)」「M7 Forward Repair System (FRS)」と同様、クレオスのウェザリングカラーを使用。
マルチホワイトで白劣化・白退色、スポットイエローで黄色フィルタ、グランドブラウンでウォッシング・スミ入れ・ストレーキングといった感じ。もはや、油彩・ドッティングをクレオスのMr.ウェザリングカラー数色で代用している、といった感じ(._.〃)ゝ
(=GSIクレオスのMr.ウェザリングカラーWCT101「専用うすめ液」とWC02「グランドブラウン」とWC05「マルチホワイト」とWC10「フィルタ・リキッド スポットイエロー」を使用)


∴あらゆる装備が、20ftコンテナ・サイズに整理整頓~効率化・合理化・最適化のアメリカ軍・兵站(民間の路面へ瀝青質(アスファルト、ギルソナイト、コールタール、ピッチ等)の吹き付け、参考動画)。。


…I love making "M4 BDM"★

PR

2017

1027

サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」
M7 Forward Repair System01

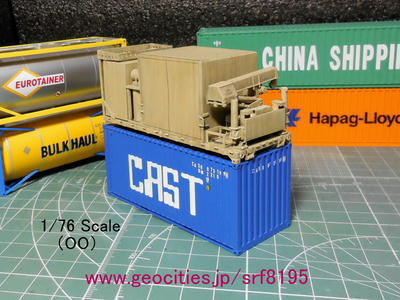

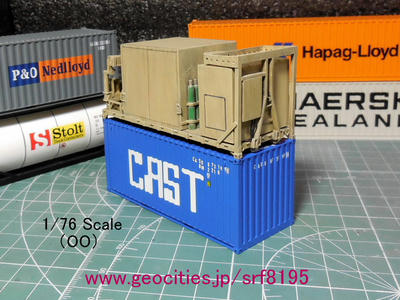

・上段:自作「M7 Forward Repair System (FRS)
・下段:=C=Rail= Intermodalの「CAST 20ft x 8'6" drybox」の「20ftドライコンテナ(BB 2210)」

自作「M7 Forward Repair System (FRS)」...アクリルで塗りました(℃゚)
フォークリフト荷役で海コンの二段目に載せられた図。M7 FRSはPLS荷役フォークリフト荷役クレーン荷役に対応している模様。
塗装はAK interactiveのアクリル塗料、エイジング~ウェザリング(ウォッシング・スミイレ・ピンウォッシュ)もAK interactiveのエナメル塗料を使用。
(=AK interactiveのAK122「現用米軍OIF&OEFベースカラー」と「AK121 現用米軍OIF&OEFウォッシュ」と「AK123 現用米軍OIF&OEFストレーキングエフェクト」を使用)



サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」

エイジングの二段階目として、1/76スケール「M1077 Flatrack(PLS)」と同様、クレオスのウェザリングカラーを使用。マルチホワイトで白劣化・白退色、スポットイエローで黄色フィルタ、グランドブラウンでスミ入れ代用といった感じ。兎に角、クレオスのウェザリングカラーは塗膜や接着を侵さない!!
(=GSIクレオスのMr.ウェザリングカラーWCT101「専用うすめ液」とWC02「グランドブラウン」とWC05「マルチホワイト」とWC10「フィルタ・リキッド スポットイエロー」を使用)


∴M7 FRS、1/87・HOではレジンキット(KNIGA modelleのKNI-3626「M7 Forward Repair System FRS for PLS」)で製品化されている模様。

I'm the only one who made "M7 Forward Repair System (OO scale)" all over the world?!


…I love making "M7 FRS"★

2017

0818

サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」

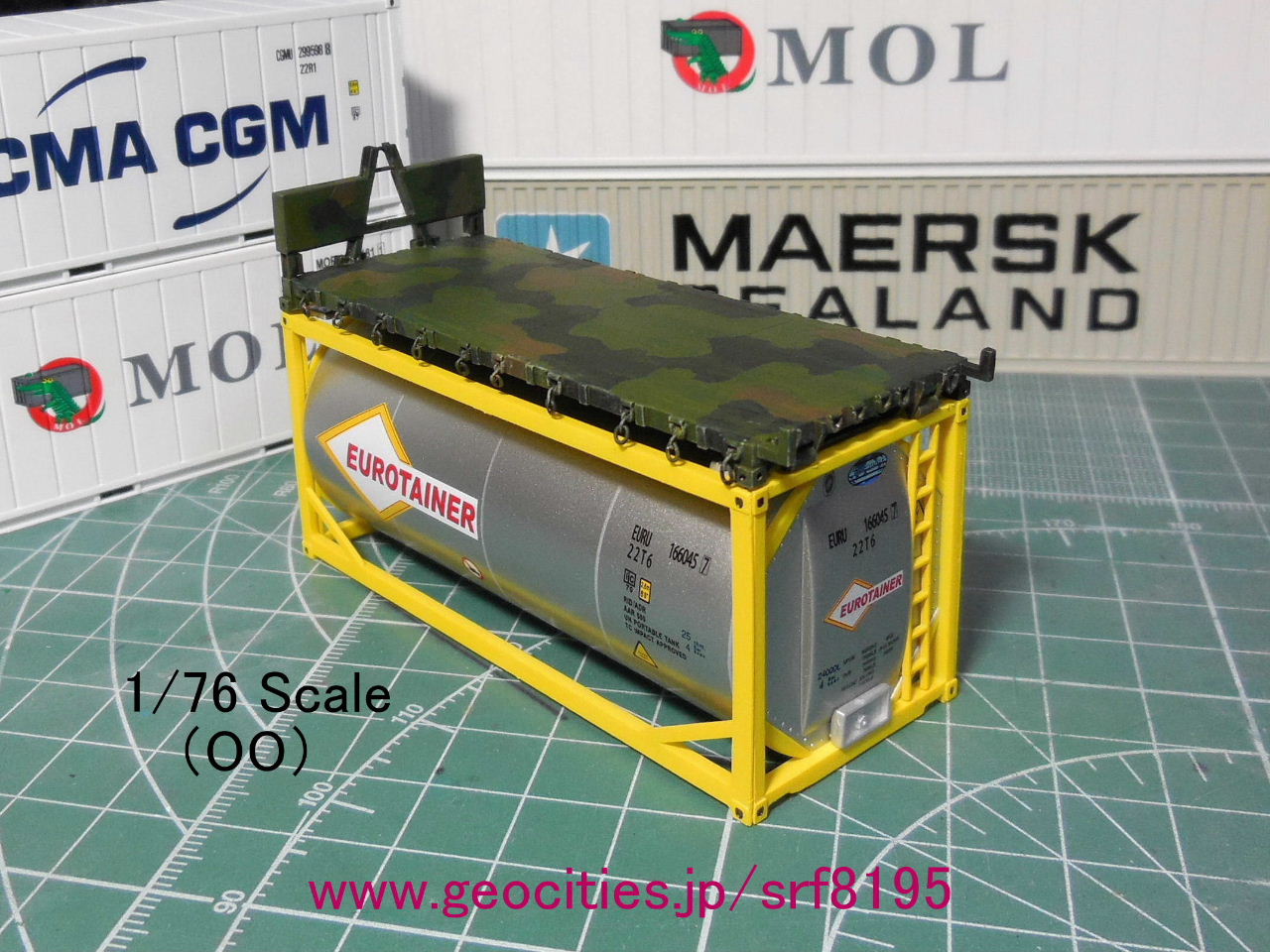

M1077 Flatrack

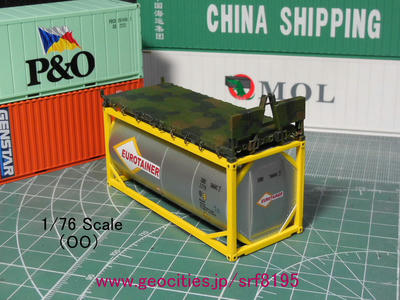

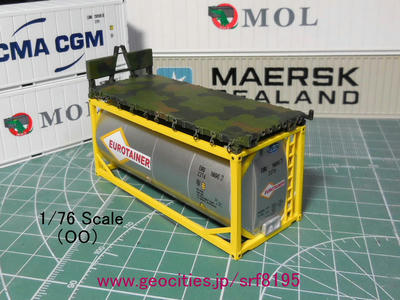

・上段:自作「M1077 Flatrack(PLS)」
・下段:=C=Rail= Intermodalの「Eurotainer 20ft Tank」の「20ftタンクコンテナ(22T6)」

自作「M1077 Flatrack(PLS)」...フルスクラッチ(((;゚ρ゚)))
塗料は高価な海外製アクリル塗料を使用したが、クレオス「NATO軍ドイツ連邦軍戦車色」セットで十分だったという印象。3色迷彩はネット資料を参考としマスキングゾルを使用して、ハッキリとした塗分け(=ミニスケールの基本!)とした。
(=Ammo by Mig JimenezのAMIG7159「MODERN USA ARMY COLORS」とGSIクレオスの「Mr.マスキングゾルNEO」を使用)



サフ吹き~塗装~ウェザリング「↓↓↓前」「↑↑↑後」

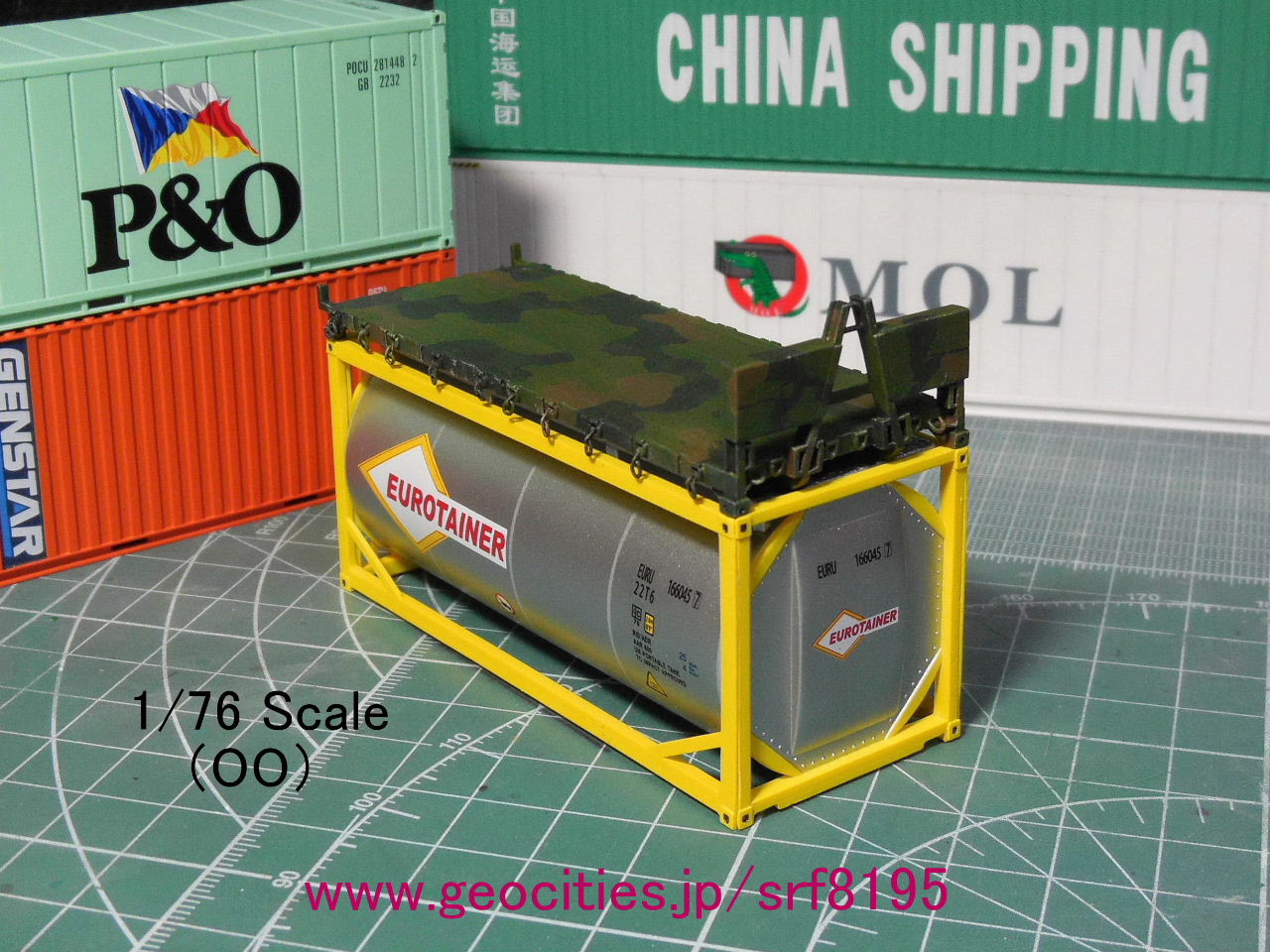

M1077 Flatrack

ウェザリングは今回、初めてクレオスのウェザリングカラーを使用。
マルチホワイトで白劣化・白退色、スポットイエローで黄色フィルタ、フェイスグリーンでスミ入れ代用といった感じ。適切な使用順序が解らなかったが、クレオスのウェザリングカラーはジャブジャブ浸しても、塗膜や接着部分を全く侵さない事が判明!素晴らしい!!
(=GSIクレオスのMr.ウェザリングカラーWCT101「専用うすめ液」とWC05「マルチホワイト」とWC10「フィルタ・リキッド スポットイエロー」とWC12「フィルタ・リキッド フェイスグリーン」を使用)


∴経営・流通・物流・情報処理・科学技術・医学・教育学・心理学等々、大学で学問を追究して行くと、大抵「米軍(アメリカ軍)」の軍事技術に辿り着く。ベトナム戦争を契機に普及~定着した「コンテナ」など、その典型∠(・`_´・ ),

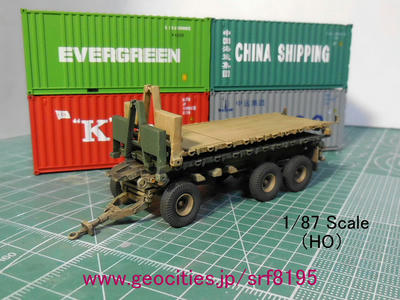

M1076 Trailer PLS M1077 Flatrack
1/87「M1077 Flatrack」


1/80「M1077 Flatrack

理想としては、「M1077 Flatrack」にはアメリカ軍が運用する小型・軍用コンテナ(2個連結で20フィートコンテナとなる「Bicon」、3個連結で20フィートコンテナとなる「Tricon」、4個連結で20フィートコンテナとなる「Quadcon」、3個又は6個連結で20フィートコンテナとなる「SIXCON」)の四種のいずれかを積載したい(〃ゝω・?)ゞ



…I love making "M1077 Flatrack"★

2017

0113

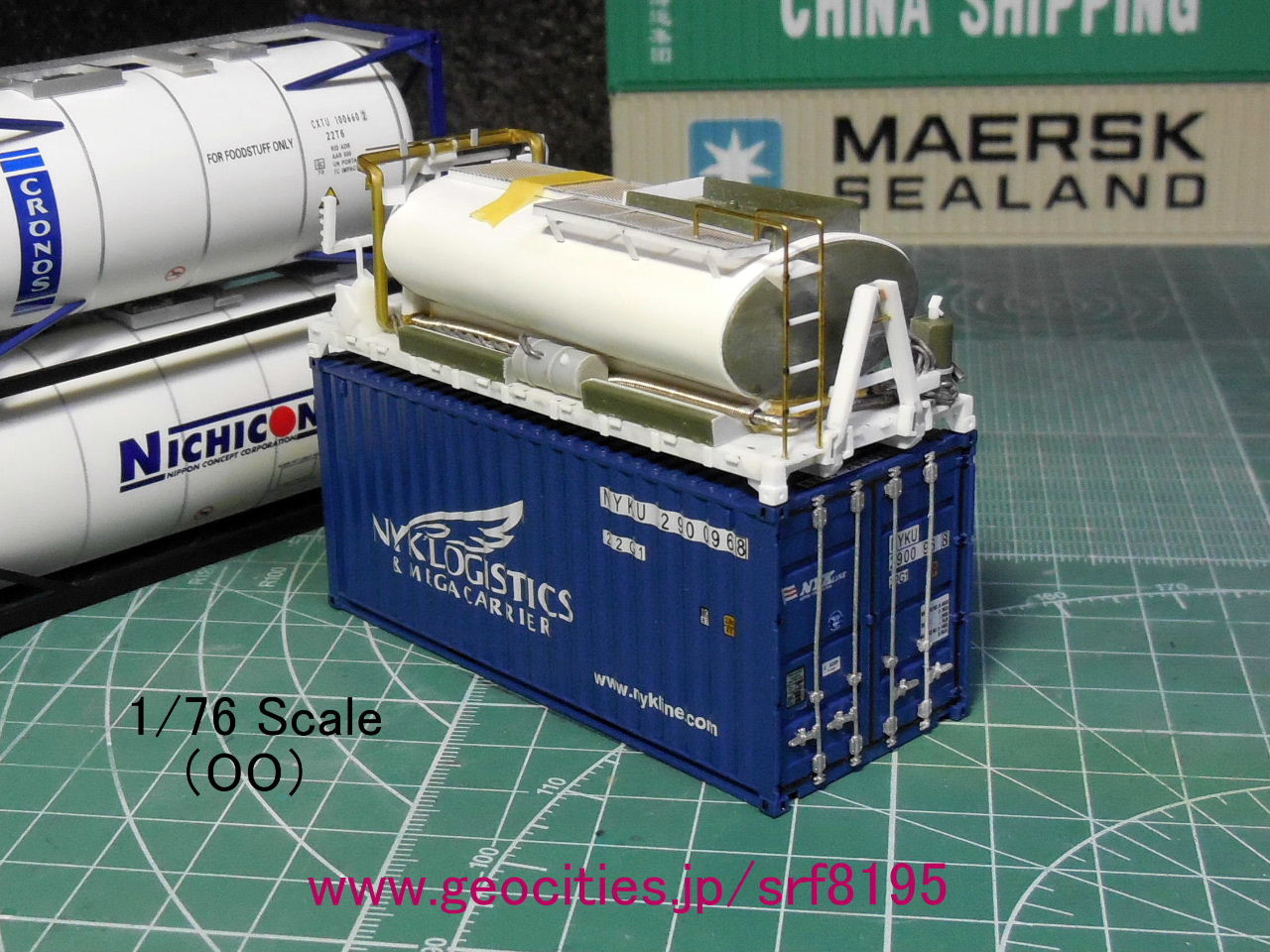

塗装工程を考慮し、タンク上部の歩行板は未接着(・・*)

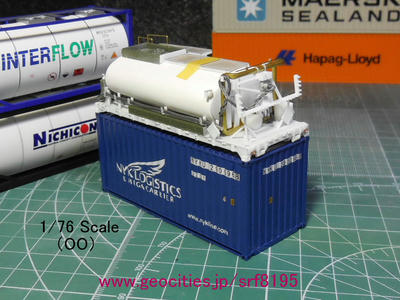

・上段:自作「M4 Bituminous Distributor Module (BDM)
・下段:=C=Rail= Intermodalの「NYK Logstics 20ft Dry Box」の「20ftドライコンテナ(22G1)」

自作「M4 Bituminous Distributor Module (BDM)」...緑色パーツ部分以外、全て自作((●´ー`)=3
1/76スケール「M7 Forward Repair System (FRS)」に続き、新たに20ft軍用コンテナ/PLSパレットの「M4 Bituminous Distributor Module (BDM)」も自作~1/72スケールのプラモと合わせる予定。。
(1:80スケールのコンテナを1:72スケールのプラモに合わせるのは無理が有った事を教訓として)

M4 BDM(PLS Asphalt Module)は戦場で補給路(道路、港湾、飛行場)を確保する為、応急的に路面へ瀝青質(アスファルト、ギルソナイト、コールタール、ピッチ等)の吹き付けを行う装置(軍用コンテナ)。

材料は、いつも通り(evergreen scale models「プラボウ」各種と、タミヤ「プラバン」「プラ材」各種(+気合い・根気))。タンク関係のパーツにはアオシマ「陸自 3 1/2t 燃料タンク車」のパーツを改造使用。
(=エコーモデルのNo.990「糸鉛(φ0.5)5m入」とハセガワのPA21「モデリング メッシュ21(菱形・Mサイズ)」とKSモデルの「真鍮丸線 0.5mm」とwaveのオプションシステム「C・ライン(No.2 0.5mm)」「NEW C・パイプ(外径1.6mm)」とホビーベース イエローサブマリンのPPC-T52「0.14mm厚0.5mm幅 プラストライプ」とアオシマの1/72 ミリタリーモデルキット No.05「陸上自衛隊 3 1/2t 燃料タンク車」を使用)


∴参考文献:Tankograd『Brothers of HEMTT - PLS and LVS


…I love making "M4 Bituminous Distributor Module (BDM)"★


2016

1111
M7 Forward Repair System01
塗装工程を考慮し、荷台パレット上の物は全て未接着(・ー・*)
M7 Forward RepairSystem 02

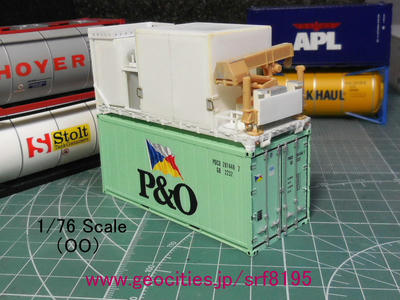

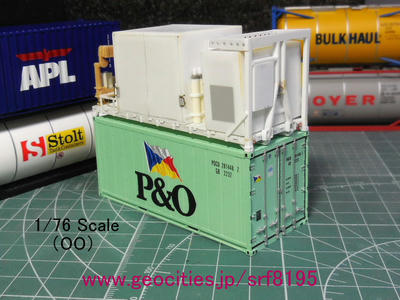

・上段:自作「M7 Forward Repair System (FRS)
・下段:=C=Rail= Intermodalの「P&O 20ft reefer.」の「20ftリーファーコンテナ(GB 2232)」

自作「M7 Forward Repair System (FRS)」...クレーン以外、全て自作(((!^^)爻(^^!)))
1/76スケール「M1077 Flatrack(PLS)」に続き、新たに20ft軍用コンテナ/PLSパレットの「M7 Forward Repair System(FRS)」も自作~1/72スケールのプラモと合わせる予定。。
(1/80スケールのコンテナを1/72スケールのプラモに合わせるのは無理が有った事を教訓として)
材料は、いつも通り(evergreen scale models「プラボウ」各種と、タミヤ「プラバン」「プラ材」各種(+気合い・根気))。。
(=ハセガワのPA21「モデリング メッシュ21(菱形・Mサイズ)」とwaveの「プラ=パイプ【グレー】(5.0・7.5mm)」とACADEMYの「1/72 U.S. M977 8×8 CARGO TRUCK」を使用)


∴参考文献:Tankograd『Brothers of HEMTT - PLS and LVS

…I love making "M7 Forward Repair System (FRS)"★


2016

0909

v('ω'*v)M1077、私が最も好きなコンテナ(v*'ω')v

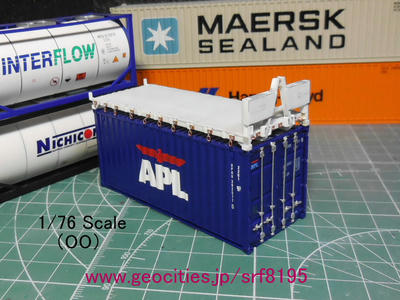

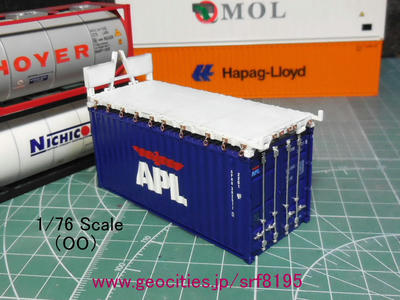

・上段:自作「M1077 Flatrack(PLS)」
・下段:=C=Rail= Intermodalの「APL 20ft x 8ft 6" Drybox」の「20ftドライコンテナ(22G1)」

自作「M1077 Flatrack(PLS)」...100%自作(((;^^)爻(^^;)))
1/80スケールでは自作済みの「M1077 Flatrack(PLS)」を、国際的に世界的に通用する1/76スケールで自作~1/72スケールのプラモと合わせる予定。。
(1/80スケールのコンテナを1/72スケールの模型に合わせるのは無理が有った事を教訓として)
材料は、いつも通り(evergreen scale models「プラボウ」各種と、タミヤ「プラバン」「プラ材」各種(+気合い・根気))。
(=アイコムのSK7「ホビーキーチェーンA 大・中セット」とKSモデルの「真鍮丸線 0.5mm」とwaveのオプションシステム「C・ライン(No.2 0.5mm)」を使用)


∴...「M1077 Flatrack」ならぬ「LN1077 Flatrack」?!H24年度 防衛省概算要求「陸自・特殊トラック(PLS付)」付属のパレットは、その後???


…I love making "M1077 Flatrack"★

2016

0219

サフ吹き~塗装「↓↓↓前」「↑↑↑後」

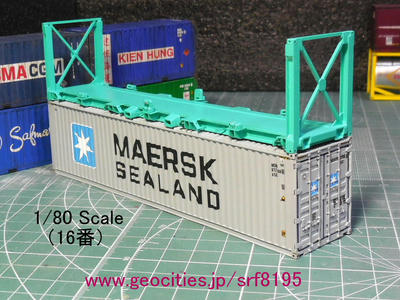

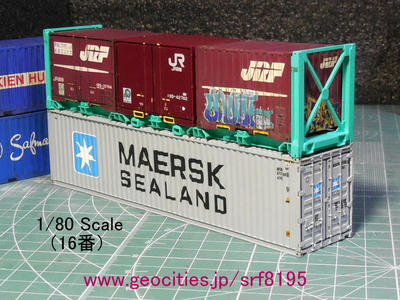

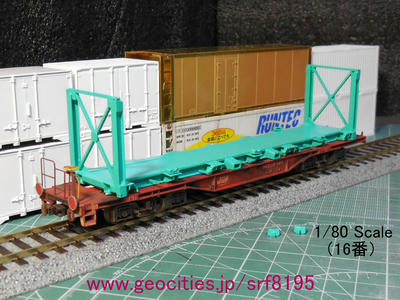

・上段:フルスクラッチ「ラック貨物コンテナ(45P1)
・下段:フルスクラッチ「40ft海上コンテナ(45G1)

続・全国通運の「ラック貨物コンテナ(40フィートラックコンテナ)」のフルスクラッチ!コレは誰も作ってない~1/150スケールでの製作は困難であろう!

…完成でいいかなぁ(v_v)3~4年放置中。。

工作の要点は兎に角、プラバンを切り出す前に資料を詳細に参照~各部を採寸し、しっかり方眼紙に1/80の図面を書く事に尽きる(参考:ラック貨物コンテナ(40フィートラックコンテナ/特許番号:4866105))。
プラ角材は、evergreen scale modelsの「I鋼」「H鋼」「スクエアパイプ」で適応サイズの物が存在する。プラバン等の経年劣化による、コンテナ反り返り防止策を検討中。。



アンカー方式(12ft)の緊締装置には、TOMIXのコンテナ緊締装置“トミックスコンテナ搭載用固定爪システム”のA・Cタイプを改造使用。1/80スケールの各社JR12ftコンテナならば、何でも積載可能!尚、ラック貨物コンテナのコンテナ緊締装置は、アンカー方式とツイストロック式の選択式である。
(=GSIクレオスの「みるきぃぱすてるカラーセット グリーンVer.(CP04 ターコイズグリーン)」を使用)

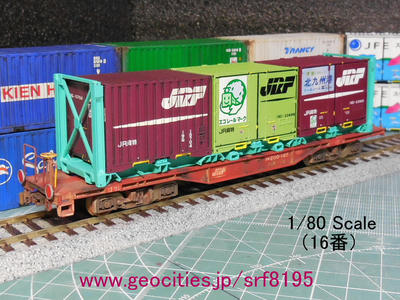

JR12ftコンテナ3個積載「↑↑↑前」「↓↓↓後」

TOMIXのHO-722「JR貨車 コキ200形(コンテナなし)」への積載!
韓国鉄道公社(KORAIL)釜山鎮~儀旺ICD間での鉄道輸送形態を日本で再現的な...)

...2016年現在、ラック貨物コンテナは稼働しているのでろうか?2007年に開始された「日韓RAIL-SEA-RAIL(レールシーレール)サービス」や、2011年の東日本大震災で石巻線が不通となった際に石巻の製紙工場~仙台貨物ターミナル駅相互間のトラック代行輸送での使用までは把握。。
(=鉄道貨物協会「マンスリーかもつ 2007年05月号(Vol.57)」7-9頁、参照)


いかにも、複雑構造の高価な台車に見える。特殊な貨車は台車回しが大変そ。折角、原則的に車扱輸送は止めたのに、また車扱に接近している気が(-Д-\)=3


…I'm a "40ftラックコンテナ" lover★

2013

0802

16番・16.5mmゲージ・1/80スケールで、全国通運の「ラック貨物コンテナ(45P1)」のフルスクラッチを開始!!

選択理由としては、「1/80スケールならば、作れる」と思った為(1/150スケールでは困難!)。
40ftコンテナの長さの算定は、単純明快。ズバリ、JR20ftコンテナ*2本分!!

全国通運「ラック貨物コンテナ(40フィートラックコンテナ/特許番号:4866105)」の概要
astamuse.com/ja/granted/JP/No/4866105
www.zentsu.co.jp/service/tetsudo/kokusai.html

材料は、いつも通り(evergreen scale models「プラボウ」各種と、タミヤ「プラバン」「プラ材」各種(+気合い・根気))。


∴【お気に入り動画】強靭な精神力、忍耐力の錬成、ヤル気って大事だなぁ。

「↓↓↓再現」「↑↑↑実物」


…It was by far the most difficult to make "40フィートラックコンテナ" for me★

2013

0329

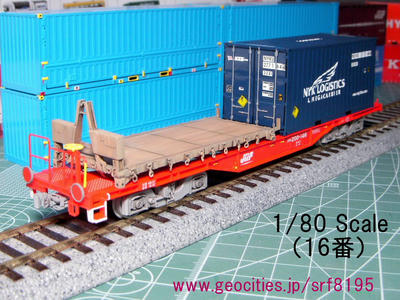

...続・16番・1/80スケールで「M1077 Flatrack(PLS)」のフルスクラッチ!!

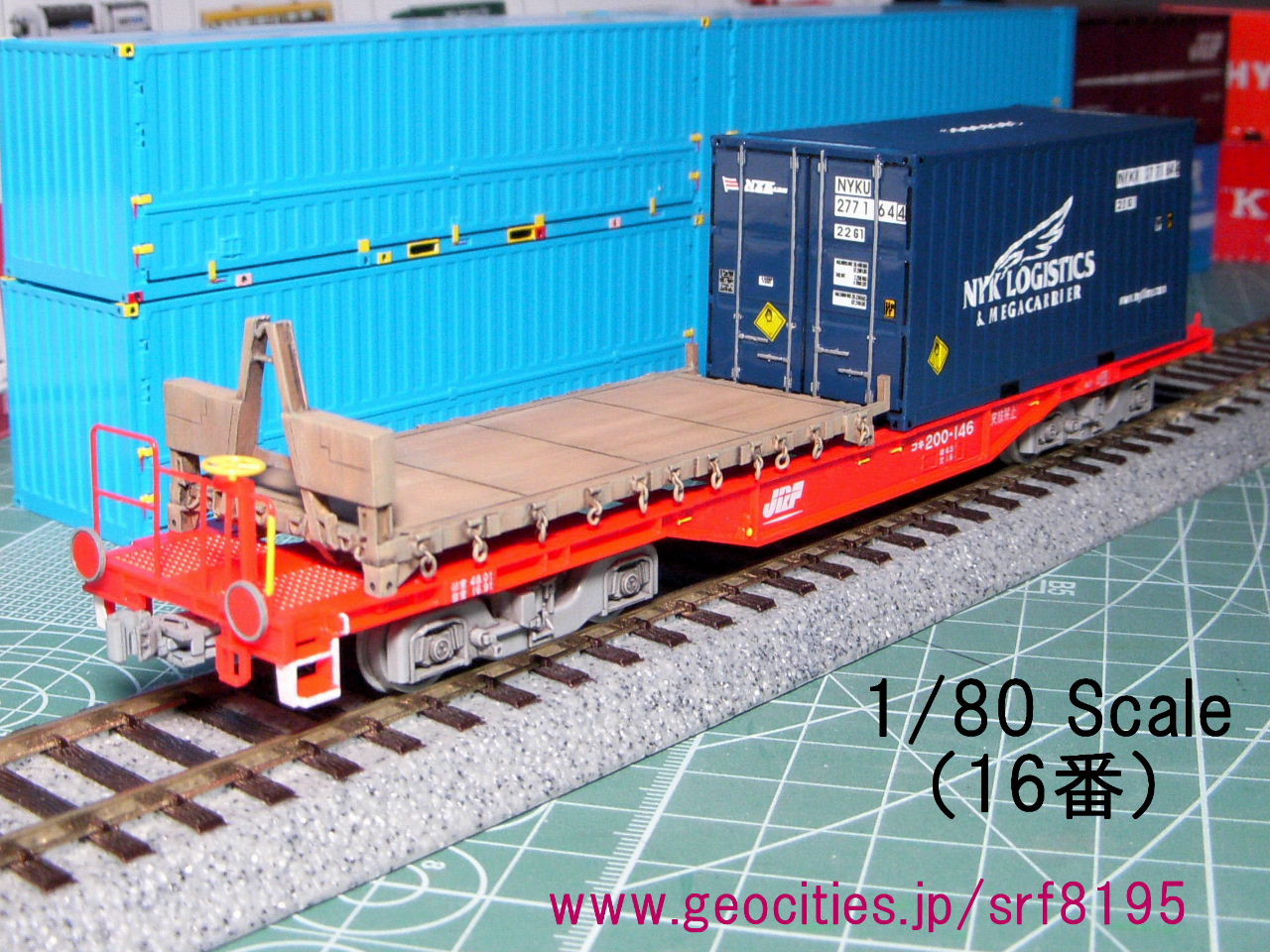

TOMIXのHO-722「JR貨車 コキ200形(コンテナなし)」への積載!
(LHS荷役ではなく、一般的なフォークリフト荷役で日本型コンテナ貨車へ積載されたと仮定)

ベトナム戦争において、初めて兵站に浸透したコンテナリゼーションが、こういった大型汎用パレットにも定着するとは、恐るべし米軍の進化(最適化・効率化)。
(M1077自体が隅金具とフォークポケットを装備した「20'コンテナ」である)
事故や犠牲、失敗を必ず教訓として、フィードバックし進化を遂げる米軍。今の日本はこういった前向きな姿勢が、顕著に欠如しているのだと思う...左右とかではなく。

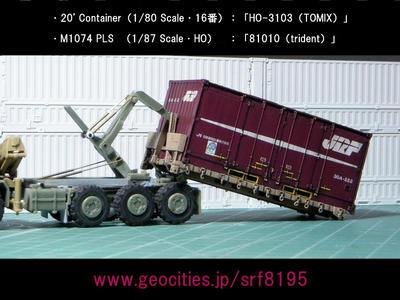

日本国内の重量規制/道路法(車両制限令)をクリアする、20ft=JR-30A container+M1077 FlatrackのHEMTT LHS (Load Handling System)のアームロール荷役!!
tridentの81010「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」を使用)



オーストリアの1/87・ミリタリーガレキメーカー「trident/トライデント」のAFVと、「Revolution factory(IZUMIYA)/レボリューションファクトリー」のISO20ftコンテナとの組合せ!


∴ 日本には流通していない海上コンテナ各種を、日本型コンテナ貨車に積載する事により、国内におけるコンテナ輸送・コンテナリゼーション・インターモーダルの可能性を、模型にて表現して行きたい次第です!

↑M1077の隅金具とフォークポケットに注目↑

↑更に、積み重ね回送が可能とは参りました、米軍様m(__;)m↑


…"PLS"★LOVE!!

2013

0215

20ft container type 30A:www.jrfreight.co.jp/

...続・16番・1/80スケールで「M1077 Flatrack(PLS)」のフルスクラッチ!!

16番・1/80スケール「20ftコンテナ」各種。

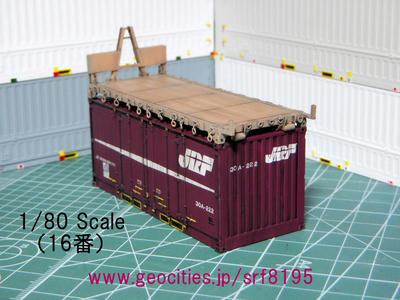

・上段:自作「M1077 Flatrack(PLS)」
・下段:TOMIXのHO-3103「JR 30A形コンテナ(赤色)」改

自作「M1077 Flatrack(PLS)」...完成G(o^^o)d job♪
「M1077 Flatrack(PLS=Palletized Load System)」。その最大の魅力は、このパレット自体が隅金具とフォークポケットを装備した「20ftコンテナ」である点に尽きる...という事は、日本型コンテナ貨車にも積載可能、というカラクリ(妄想)。

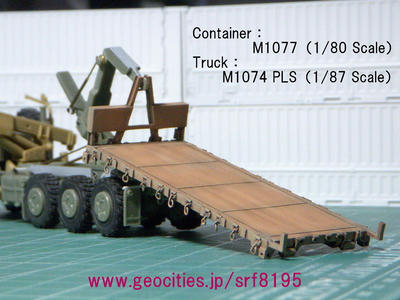

本来の「M1077 Flatrack(PLS)」の使用方!HEMTT LHS (Load Handling System)での荷役シーン(アームロール荷役)!!
tridentの81010「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」を使用)



オーストリアの1/87・ミリタリーガレキメーカー「trident/トライデント」、マニアックなAFVレジンキットが勢揃いで非常に素晴らしい!!


※「M1077 Flatrack(PLS=Palletized Load System)」=「20ft Container」!






…"M1077 Flatrack(PLS)"★LOVE!!

2013

0111

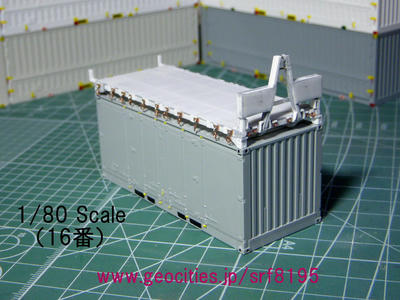

所謂、20ftコンテナサイズのアームロール式パレット。。

...16番・1/80スケールで「M1077 Flatrack(PLS)」のフルスクラッチを開始!!

16番・1/80スケール「20ftコンテナ」各種。

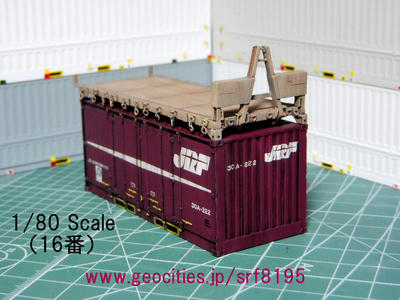

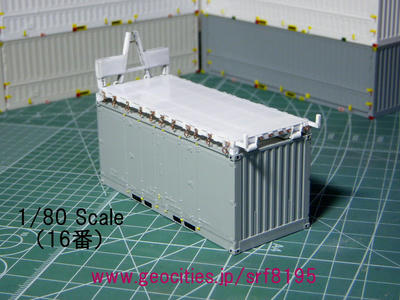

・上段:自作「M1077 Flatrack(PLS)」
・下段:TOMIXのHO-3103「JR 30A形コンテナ(赤色)」改

自作「M1077 Flatrack(PLS)」...100%自作(((*^^)爻(^^*)))
材料は、いつも通り(evergreen scale models「プラボウ」各種と、タミヤ「プラバン」「プラ材」各種(+気合い・根気))。その他、アイコムのSK7「ホビーキーチェーンA 大・中セット」やKSモデルの「真鍮丸線 0.5mm」、waveのオプションシステム「C・ライン(No.2 0.5mm)」等々。


∴自作理由…



…日本型「M1077 Flatrack(PLS)」の登場を予期(先取り)して。


※「M1077 Flatrack(PLS=Palletized Load System)」=「20' Container」!


…"M1077"★LOVE!!

2012

1130

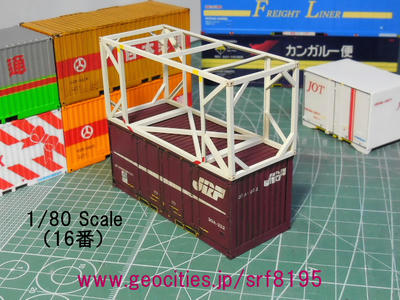

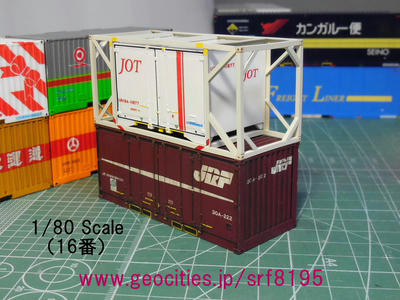

UR18A積載「↓↓↓前」「↑↑↑後」

16番・1/80スケール「20ftコンテナ」各種(続・自作「1/80スケール・ISO規格『20ftラックコンテナ』」)!!

…やっと完成(v_v)2年経過(http://srf.blog.shinobi.jp/Entry/239/)。

依然、正体不明なコンテナ…JR「12ftコンテナ」をISO「20ftコンテナ」化する為のアダプター・コンテナ?材料として、evergreen scale models「プラボウ」の「平棒」の他に「アングル」を多用している点がコダワリ!


∴1/150スケール(N)では自作再現不可能でしょ~ミ^_^ミ


…I'm very interested in"UR18A-11821? Container"★

2012

0720

続・16番・16.5mmゲージ・1/80スケールで「40ft海上コンテナ(ハイキューブ)」のフルスクラッチ!!

TOMIXのHO-718「JR貨車 コキ106形(グレー・コンテナなし)」への積載!
(ナウい、積み付けパターン(ISO40ft+12ft)!)
最近では東海道・山陽においても時折、8'-06"限定でISO40ftやISO40ft+12ftの単発輸送を見掛けるようになった。


∴8074レ・8075レは面白い!!!


…"40'HCD"★LOVE!!

2012

0705

続・16番・16.5mmゲージ・1/80スケールで「40ft LNG タンクコンテナ」のフルスクラッチ!!

TOMIXのHO-722「JR貨車 コキ200形(コンテナなし)」への積載!

…日本には流通していない海上コンテナ各種を日本型コンテナ貨車に積載する事により、国内におけるコンテナ輸送・コンテナリゼーション・インターモーダルの可能性を、模型にて表現して行きたい次第です!


∴このタンクコンテナは中国国内で流通しているらしい...強度不足?危険?怖いf ^_^;
(40ftだから、日本型コンテナ貨車にも事実上載せられるネ、というカラクリ(妄想))


…"40ft LNG iso tank container"★LOVE!!

2012

0623

続・16番・16.5mmゲージ・1/80スケールで「20ft タンクコンテナ」のフルスクラッチ!!

TOMIXのHO-722「JR貨車 コキ200形(コンテナなし)」への積載!
(タンク体がピカピカ過ぎて、貨車・赤色が映り込み!)

タンク体の垂直ストライプには、グッドスマイルレーシングのMSS-28「GSRカラーデカール(シャインシルバー)」の1.2mmを加工し、使用。
http://bit.ly/w8yii9

ホース部は、エコーモデルのNo.990「糸鉛(φ0.5)5m入」を加工し、使用…クネクネ曲がってくれるので、楽。

奥の20ftは、TOMIXのHO-3103「JR 30A形コンテナ(赤色)」改。


∴16番・1/80スケールの「タンクコンテナ」は、自分で作ろう!気合いで!


…"Eurotainer Tank Container"★LOVE!!
