2016

0108

塗装~ウェザリング「↓↓↓前」「↑↑↑後」

続・tridentの81011「M1076 Anhaenger Trailer(1/87スケール=HO)」製作!

…やっと完成(v_v;)サフ後、約1年間放置。。
(=タミヤのITEM 87044「ファインサーフェイサーL(ホワイト)」を使用)

M1076のカラーモジュレーション塗装には、クレオスのラッカー塗料を使用。
最も明るい部分のみ、AK interactiveのアクリル塗料を使用。
(=AK interactiveのAK122「現用米軍OIF&OEFベースカラー 17ml」を使用)
M1077はM1075時に作ったものとは異とし、グリーンとした。迷彩は断念。。
(=タミヤの ITEM 85061「TS61 NATOグリーン」を使用)



塗装~ウェザリング「↓↓↓前」「↑↑↑後」

...WALTHERSの20' DRYを積載!
Oshkosh Defenseのフルトレーラー「M1076 Trailer」、積載荷重は意外と少ない16.5t!
ということは、PLS荷役する「M1077 Flatrack」には、最大総重量20~24tフル積載の20ft海上コンテナ(20'DRY)の積載~輸送は不可能である事が分かる。



...コレをやりたかったんです(Υ_Υ)泣

...trident「M1075 PLS」牽引シーンを再現!
ガレキ(レジンキット)の難点?既に、M1075とM1077に反り返りが発生して来た(/TДT)/



...M1077 Flatrack、積み重ね回送の図。
20ftコンテナ・サイズに整理整頓~効率化・合理化・最適化の米軍・兵站に脱帽。。
尚、M1077・積み重ねver.も製品化された模様。。
(=tridentの96049「Flat tracks stack of 5, U.S. Army and others(1/87スケール=HO)」、参照)


∴ ...コンテナ・マニア軍用車両:M1075 PLSM1076 TrailerM1077 FlatrackをAFVキット化している、唯一のメーカー「trident(トライデント)」!!兎に角、素晴らしい!!!


…I love making "M1076 Trailer"★

PR

2015

0116

WALTHERS・20' DRY積載「↑↑↑前」「↓↓↓後」

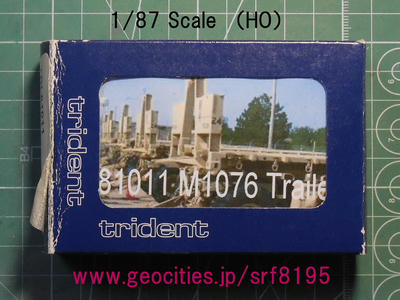

tridentの81011「M1076 Anhaenger Trailer(1/87スケール=HO)」の製作を開始!

M1074の続作?オーストリアのAFV模型メーカー「trident」製品(ガレージキット(レジンキャストキット))の素組み開始!

コンバット・ロジスティクス(Combat Logistics)マニア車両、PLS M1076 TRAILER (PLST)!!!

鉄道模型スケールのグローバルスタンダードといえば、HO・1/87!!!
コンテナについても、HO・1/87が主流!!!
ミニカーやコンテナ模型を追求すればする程、16番・1/80の異色的存在、ガラパゴス的存在に気が付く。
...2015年賀状・合成写真?のIMON・井門義博氏が言わんとすることが理解出来る。
願わくは、日本型・鉄道模型は16番・1/80ではなく、せめてイギリス型のOO・1/76となっていたら、何と素晴らしかった事でしょう。。



AFV+海上コンテナといえば、米軍のHEMTT+M1076フルトレーラー!M1074同様、HO・1/87から市販されている事を確認(1/35スケールでも模型化されていない)!欲しい!個人輸入!ゲット!

尚、Walthersでも取扱いが有る模様。。
(=Walthersの#729-81011「M1076 3-Axle Wagon-Type Flatbed」(1/87スケール・HO)を使用)


∴ ...20ftコンテナ・サイズに整頓された、米軍・ロジスティクスって、スゴ。。


…"M1076"★LOVE!

2014

0228

続・tridentの81010「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」の製作!

…やっと完成(v_v)2年経過

塗装は1/80スケール『M1120 HEMTT LHS』と同様。
カラーモジュレーション塗装には、クレオスのラッカー塗料を使用。
最も明るい部分の塗料のみ、AK interactiveのアクリル塗料を使用。
(=AK interactiveのAK122「現用米軍OIF&OEFベースカラー 17ml」を使用)

エイジング~ウェザリング(ウォッシング・スミイレ・ピンウォッシュ)はAK interactiveのエナメル塗料を使用。
(=AK interactiveの「AK121 現用米軍OIF&OEFウォッシュ」と「AK123 現用米軍OIF&OEFストレーキングエフェクト」を使用)

AK interactiveのウェザリング・エナメル塗料は何度使っても、その乾きにくさに慣れない{>_<}
使用方が間違っているのか?後工程でピグメント使用を前提にしているのか?油彩やパステル・ピグメントなど多くのウェザリング成分が配合されているからなのか?良く分からない。。
特に、AK123が乾かない!しかし、使用後は絶妙な色合いを醸し出してくれる!



コンテナ及びフラットラックを積載・卸下する揚重装置は可動式とした。
(=waveのオプションシステム「C・パイプ(No.1 外径0.9×内径0.73)」「C・ライン(No.2 0.5mm)」を使用)



PLS装置ならば、国際標準20ftコンテナ・NATO標準フラットラック、及びそれに準じたコンテナ(国内における、JRコンテナ等)による輸送能力を保持、又他国との共同任務遂行が可能!!
陸上自衛隊「10tトラック(PLS付)」以外にも、単純に20ftコンテナを積載可能な荷台がフラットなトラックを導入すべき!荷役インフラは港湾・貨物駅のフォークリフトやトップリフターを活用すればよい、陸上自衛隊・輸送学校 御中!



Walthers・等、HO・1/87スケールでは各種20ftコンテナが数多く製品化されている為、組合せは無限大!効率化・ハイテク最前線の米軍に敬意を表する∠(・`_´・ )敬礼!


Palletized load system(PLS)
(参考文献:Tankograd『Brothers of HEMTT - PLS and LVS』)

M1075との相違点が知りたい!!


…"M1074"★LOVE!

2013

1115

...気合いと根気の工作!!

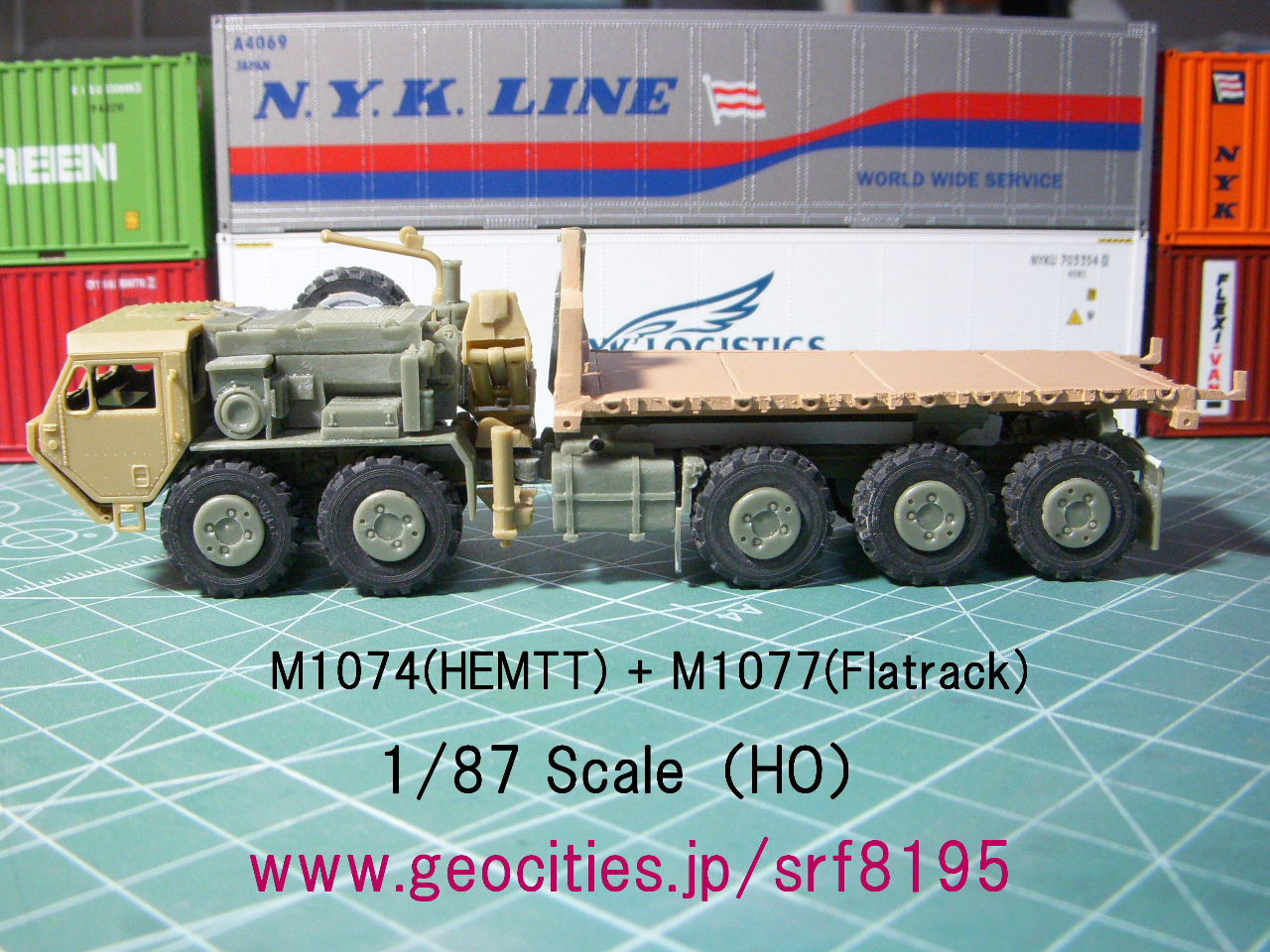

続・tridentの81010「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」の製作!
キャブは出来栄え・モールド感がいまいちだった為、herpaのHEMTT製品のパーツと換装。

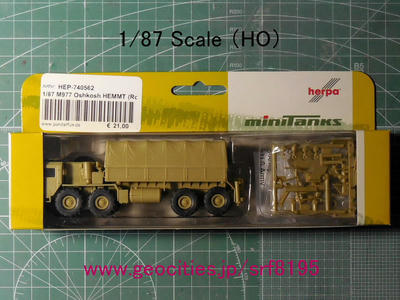

(=herpaの740562「Truck 10t 8x8 M977」を使用)

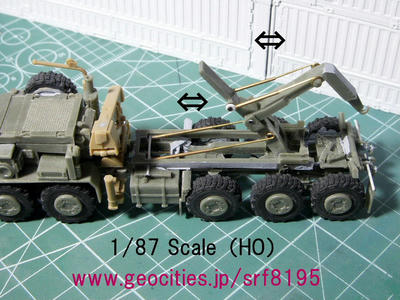

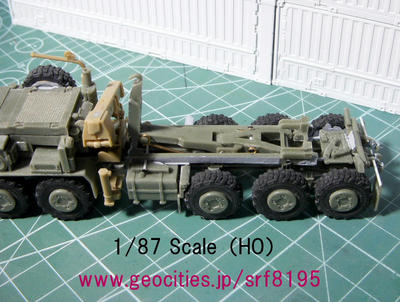

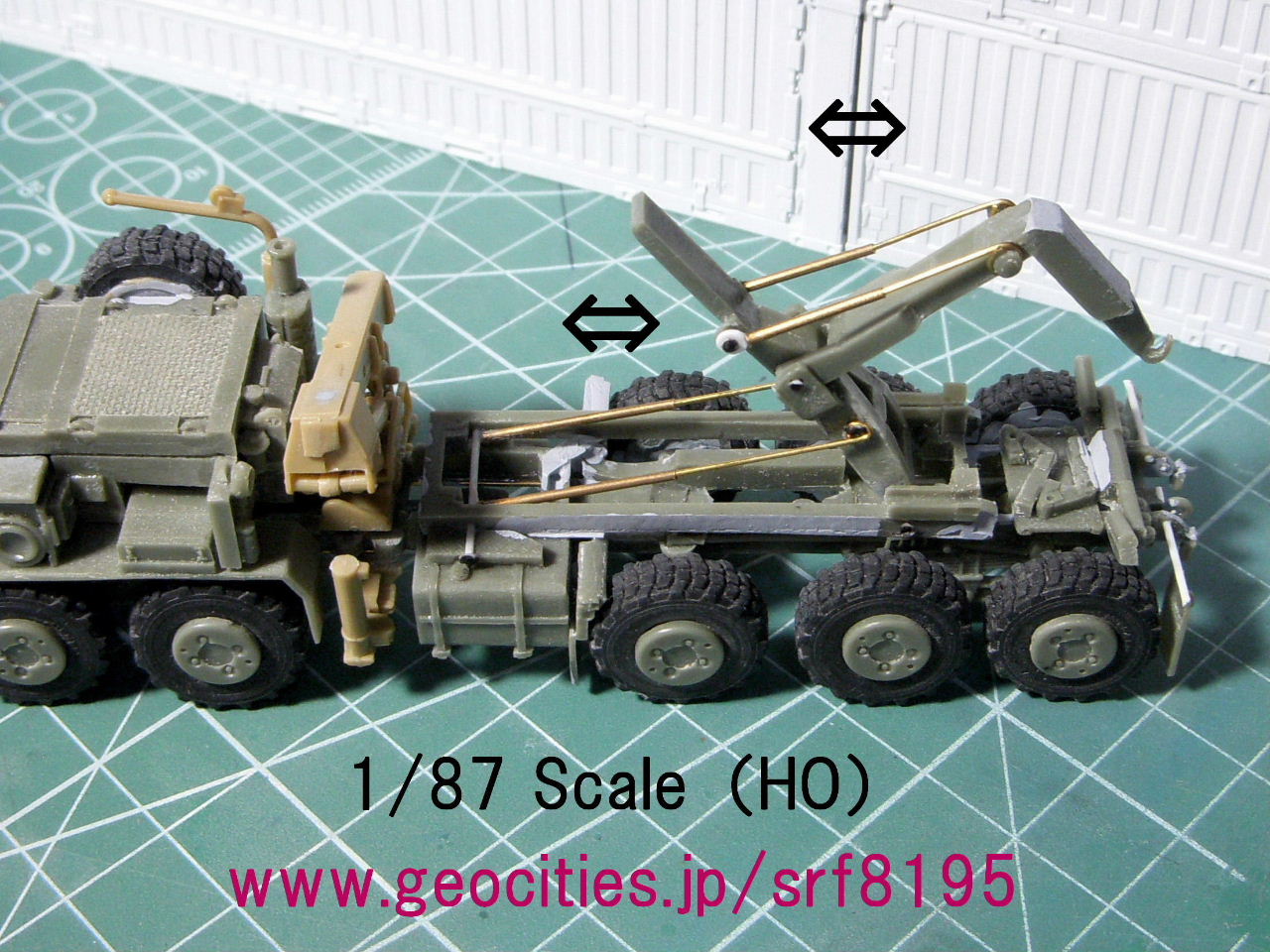

LHS最大の特徴である、ホックを備えたアームは可動式とした。
(=waveのオプションシステム「C・パイプ(No.1 外径0.9×内径0.73)」「C・ライン(No.2 0.5mm)」を使用)
兎に角、レジンのバリや合わせ目の隙間等が酷過ぎる為、随所を溶きパテで整形・修正。

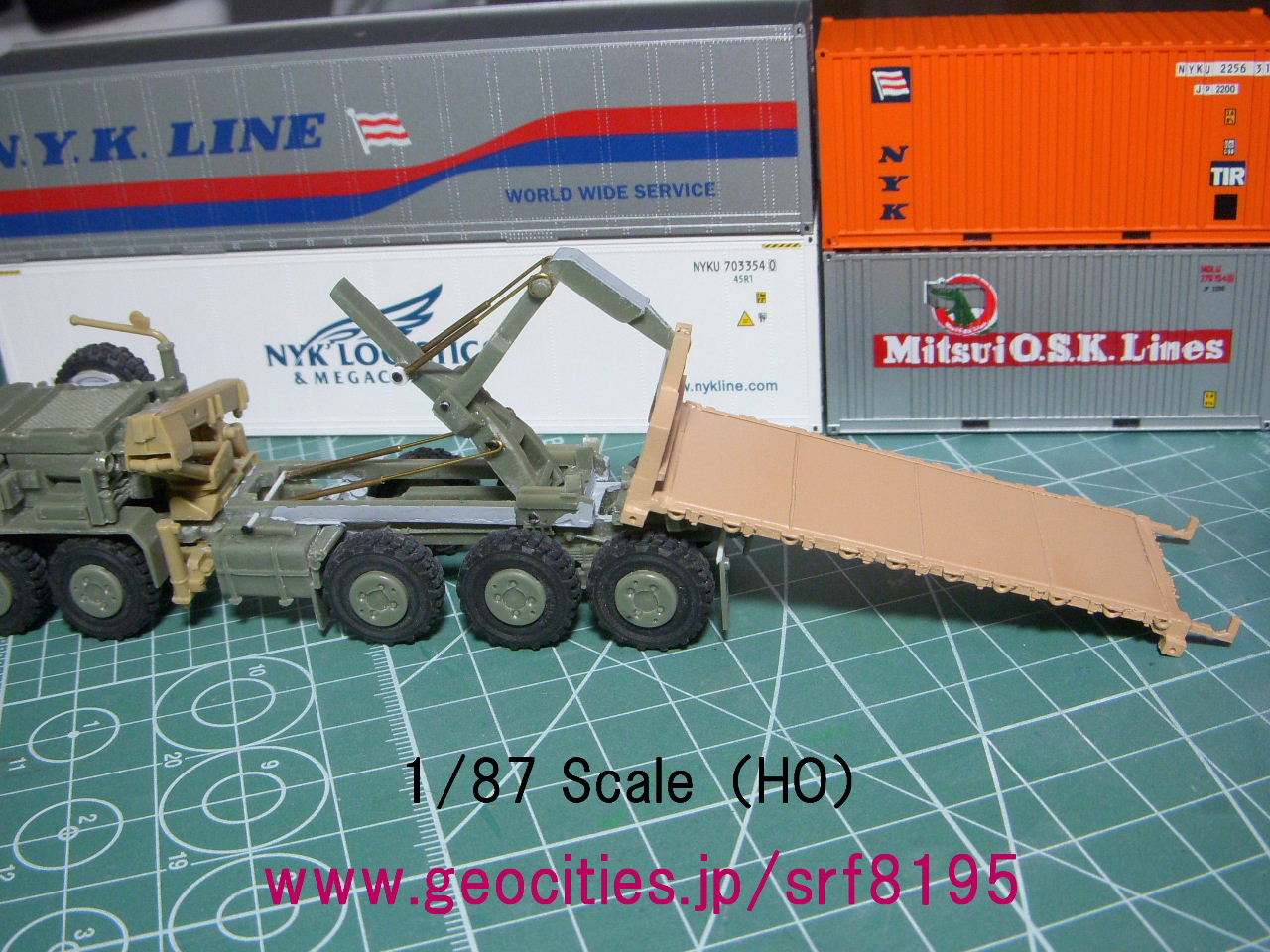

アーム先端部のホックを「M1077 Flatrack(PLS)」に引っ掛け、回収。

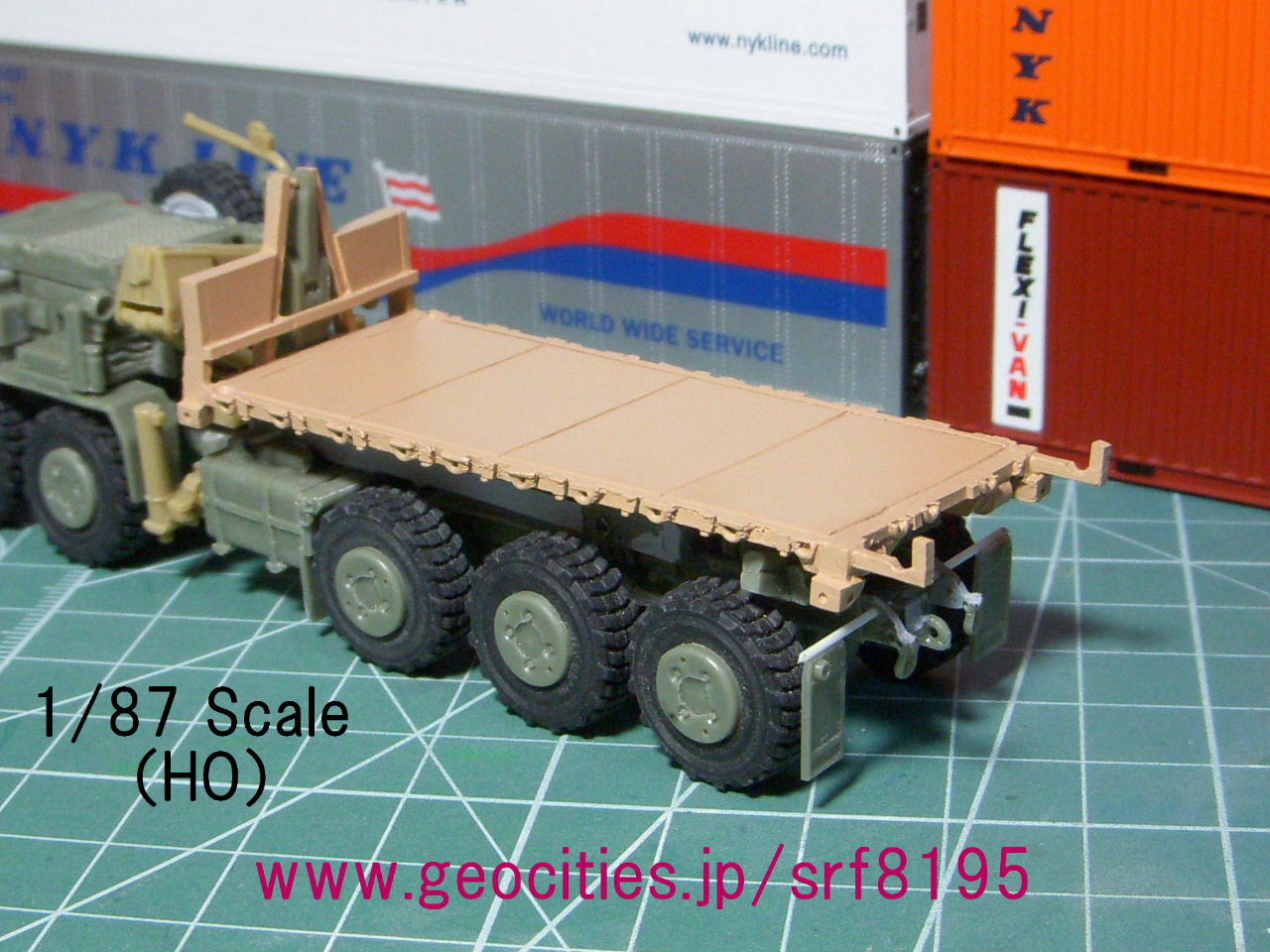

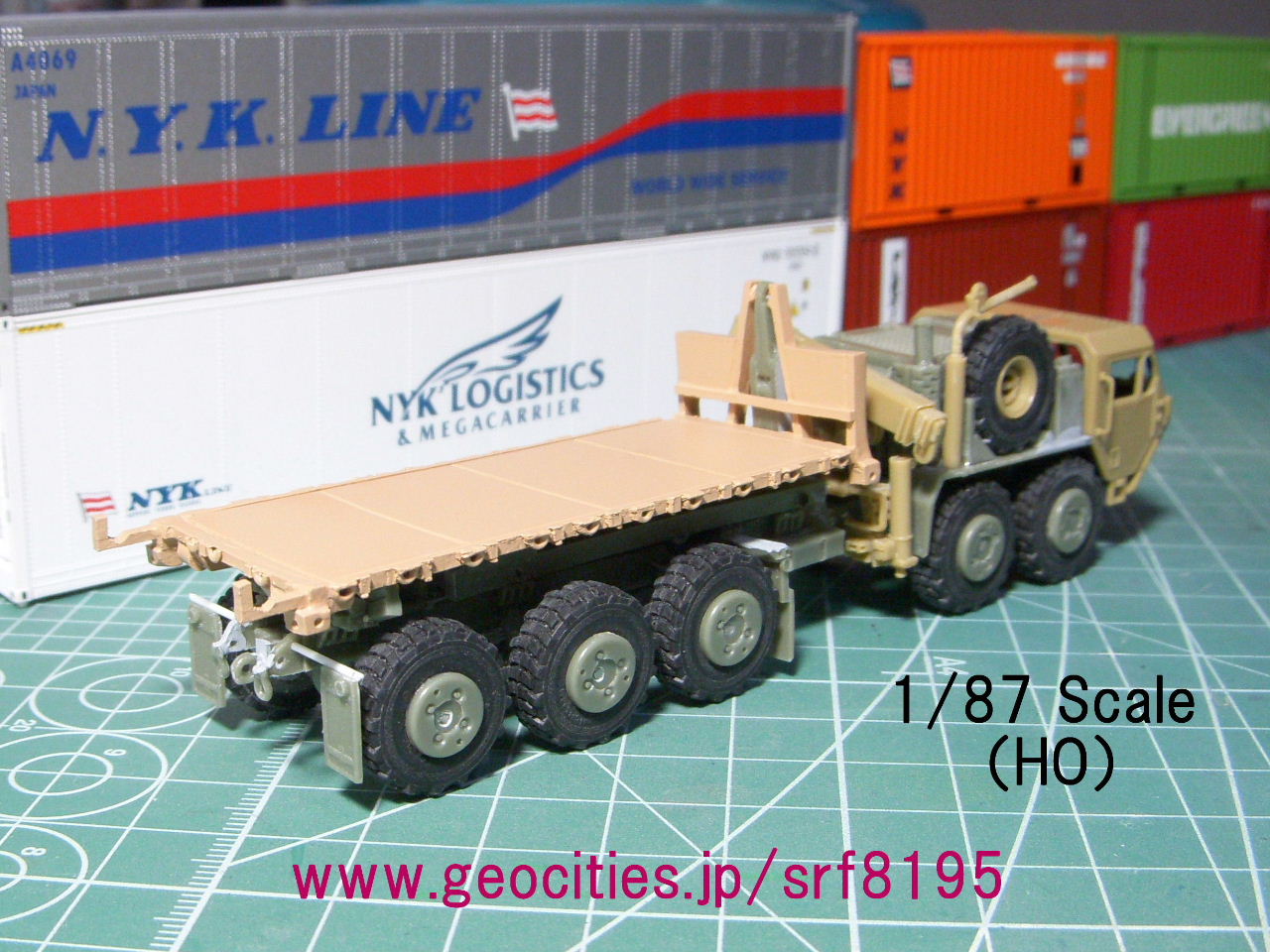

こちらの「M1077 Flatrack(PLS)」はキットに付属のHO・1/87スケールのモノです。
(※16番・1/80スケールの自作「M1077 Flatrack(PLS)」とは異なります)

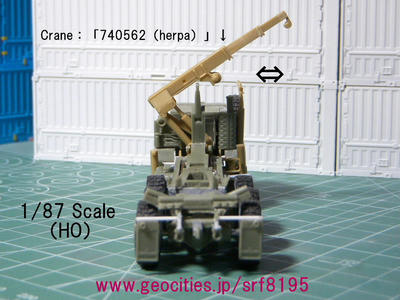

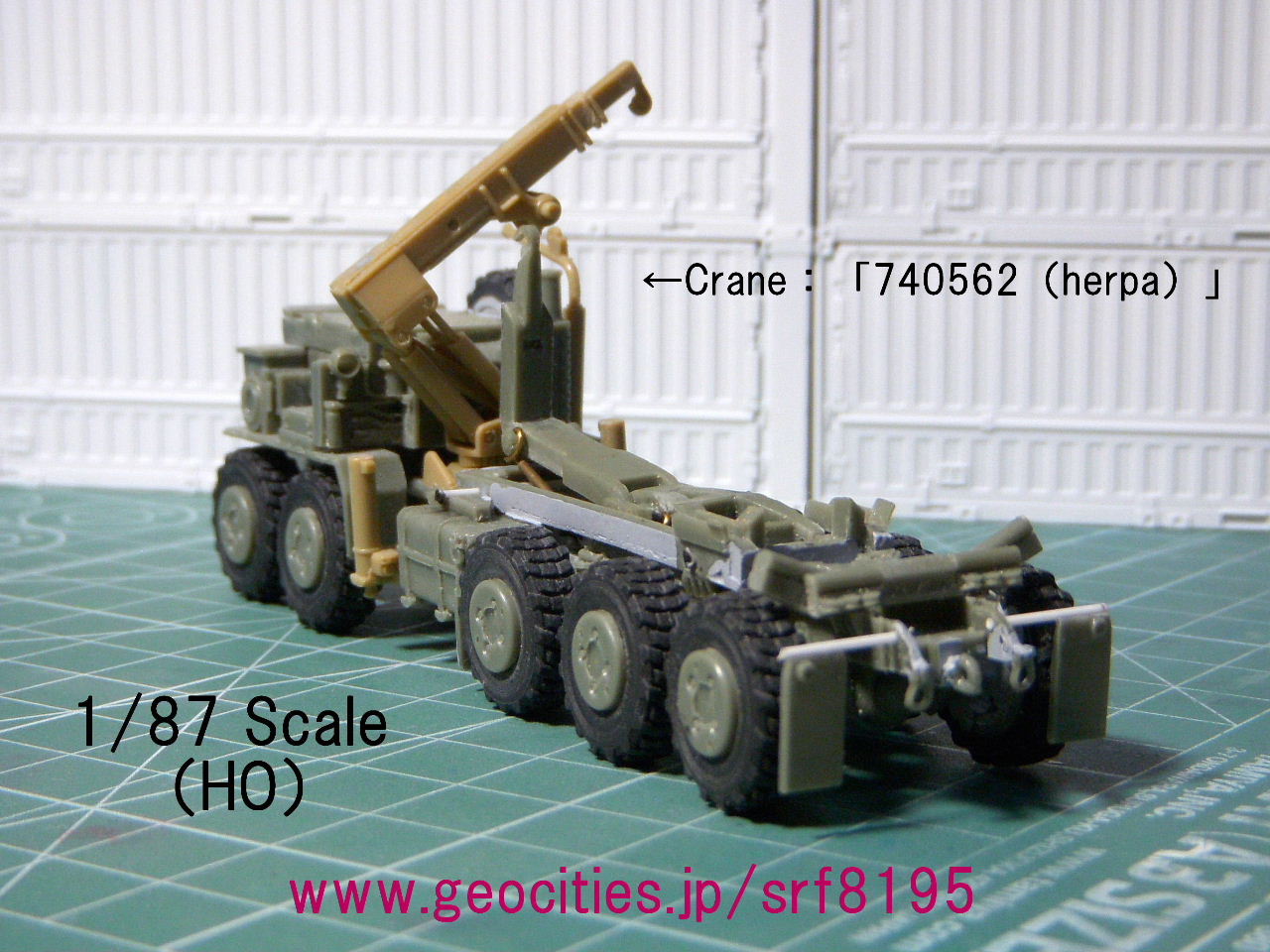

クレーン部品は出来栄え・モールド感がいまいちだった為、herpaのHEMTT製品のパーツと換装(ブームは伸縮可動式)。
(=herpaの740562「Truck 10t 8x8 M977」を使用)

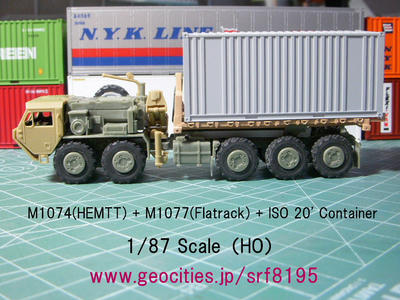

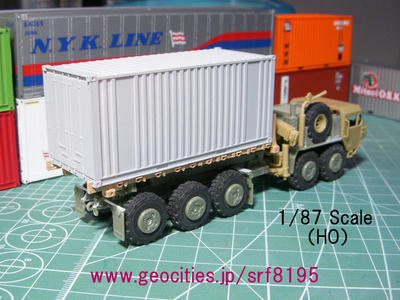

Walthersの20ftコンテナ改を積載!



Load Handling System(LHS)





…"HEMTT M1074 PLS"★LOVE!

2013

0906

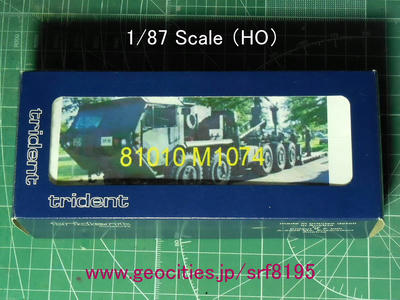

tridentの81010「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」の製作を開始!

今回は素直に、オーストリアのAFV模型メーカー「trident」製品(ガレージキット(レジンキャストキット))の素組み。
(※MATCHBOX「OSHKOSH HEMTT A4」:M1120化・1/80化とは異なります)

鉄道模型のグローバルスタンダードといえば、HO・1/87!!!
コンテナについても、HO・1/87が主流!!!
16番・1/80なんて異色的存在!!!

AFV+海上コンテナといえば、米軍のHEMTT!何とコイツがHO・1/87から市販されている事を確認(1/35スケールでもプラモ化されていない)!欲しい!個人輸入!ゲット!



箱を開けてみたらビックリ!プラモではなく、品質粗悪・難易度高の洋物レジンキット(HOサイズのレジンキットは未経験(1/35では経験済))!

ヤルしかない!いつも通りの「気合い・根気」勝負となりました。

レジンのバリが凄過ぎる~w(TOTw≡wTOT)w 取り敢えず、洗浄。。
(=ガイアノーツの86056「T-03s レジンウォッシュ【中】」を使用)

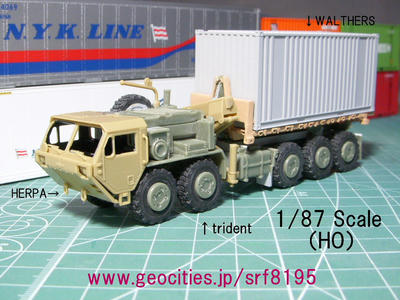

キットのキャブやクレーン部品の出来栄え・モールド感がいまいちだった為、herpaの740562「Truck 10t 8x8 M977」の各種パーツと換装。20ftコンテナはWalthers改!

尚、Walthersでも取扱いが有る模様。。
(=Walthersの#729-81010「M1074 Palletized Load System 5-Axle Tractor」(1/87スケール・HO)を使用)


Palletized Load System (PLS)


…"TRIDENT MODELLE"★LOVE!
