1:87,1:80,1:76,1/72 Scaleの「コンテナ(Container)」を中心とした、模型・ミニカーを紹介。

2015

0130

機械自体がデカイのでスケール違いの違和感無し?!?!

続・kibriの10482「Kalmar Container stacker truck with 40' containers(1/87スケール=HO)」!

スプレッダーは、1/87・1/80・1/76の各スケールのコンテナを掴めるように改造。

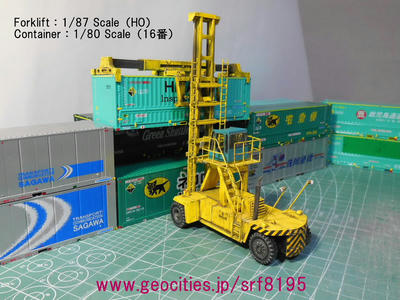

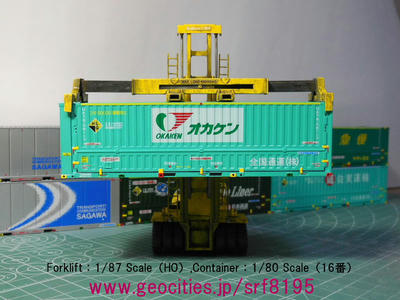

遂に、16番・1/80スケールの「JRコンテナ」各種の荷役シーンを実現!しかし、重量が30gを超える様な自作「型取り・複製コンテナ」各種や「真鍮製・ホワイトメタル製コンテナ」各種は荷役機械の重量がコンテナに負ける為、荷役不可能(o_ _)ノ彡☆
(=TOMIXのHO-3120「私有U47A-38000形コンテナ(1/80スケール)」改を使用)



コンテナの着脱機構は、herpa「Liebherr Reachstacker LRS 645 "Krebsgruppe"」の方式を参考として、車側スプレッダー・フォーク部の2箇所にネオジム磁石を埋め込み、コンテナ側の内側に取り付ける鉄板を吸着させる方式。鉄板については、カッターナイフやデザインナイフの消耗品が軽量で最適★
(=ダイソーの「超強力マグネット ミニ」を使用)

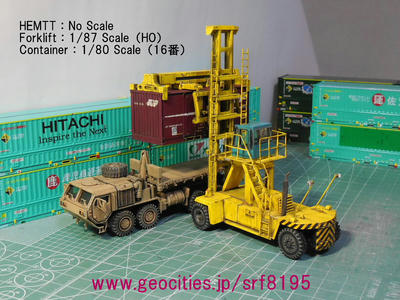

ミリタリー・ロジスティクス(Military Logistics)!MATCHBOX「OSHKOSH HEMTT A4(ノンスケール)」改の「M1120 HEMTT LHS」への荷役!!
(=TOMIXのHO-3103「JR 30A形コンテナ(1/80スケール)」改を使用)



Walthersの#933-3109「Kalmar Container Crane - Kit」(1/87スケール・HO)と同じキット?

...Japanese Freight Trains early in the morning at Tokaido Line.


…I'm a serious fan of "FD370・FD430"★

PR

2014

1024

塗装~エイジング・ウェザリング「↓↓↓前」「↑↑↑後」

続・kibriの10482「Kalmar Container stacker truck with 40' containers(1/87スケール=HO)」の製作!

…やっと完成(v_v)キット購入から4年半。。

プラスチックと金属パーツのリミックスの為、塗装前にしっかりプライマー~サフ吹き後、塗装!
塗色は、JRFのリフトのカラーリングを真似た。難点は「黄色」選び!JRFリフトや工事車両のイエローは、特殊な色調である事が判明。思考錯誤の結果、クレオスのイエローにホワイトを数滴垂らしたモノで基本塗装。
各部が可動式(バックレストとスプレッダー上下動、マスト伸縮・チルト可能他)。可動部分の塗装は、その箇所に若干でも塗膜が載ると可動不可となってしまう為、特に注意を払った。
(=KSモデルの「真鍮丸線 0.5mm」とGSIクレオスのB504「Mr.メタルプライマー スプレー」・Mr.カラーGX「GX4 光沢 キアライエロー」「GX1 光沢 クールホワイト」を使用)



マスト点検用の左右の梯子*2本はプラ棒で自作~取付。後部のゼブラデカールはドイツ製(1/87)のモノを使用。運転室への昇降用の階段とその手摺りは真鍮線、歩行板はエッチングメッシュで自作!
マーキングはkibriのキット付属の(デカールではない)独特な分厚いシールをそのまま踏襲使用~、自論:ステッカー研ぎ出しを実施(^^)
(=evergreen scale modelsの60EG218「ロッド」とハセガワのPA21「モデリング メッシュ21(菱形・Mサイズ)」とwaveのオプションシステム「C・ライン(No.2 0.5mm)」とGSIクレオスのMr.カラーGX「GX100 光沢 スーパークリアーⅢ」を使用)



コンテナの着脱は一工夫。herpa「Liebherr Reachstacker LRS 645 "Krebsgruppe"」を参考として、車側スプレッダー・フォーク部の2箇所にネオジウム磁石を埋め込み、コンテナ側の内側に取り付ける鉄板を吸着させる方式とした。
HO(1/87)スケールの20ft・40ft・45ft・48ft・53ftコンテナであれば、加工次第でALBEDO MODELLE・Athearn・kibri・Marklin・WALTHERS等、各社コンテナの着脱対応可能。
(=ダイソーの「超強力マグネット ミニ」を使用)

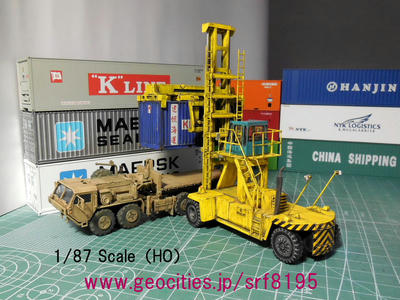

trident「M1074 PLS Wechselladefahrzeug Palleted Load System(1/87スケール=HO)」の荷役シーンを再現!
エイジング~ウェザリング(ウォッシング・スミイレ・ピンウォッシュ・ドライブラシ)はAKインタラクティブとタミヤのエナメル塗料を使用。
(=WALTHERSの933-1754「20' Corrugated Container with Flat Panel - Assembled -- Evergreen」改とAK interactiveの「AK120 OIF & OEF US VEHICLES WEATHERING SET(「AK121 OIF & OEF Wash」「AK123 OIF & OEF Streaking Effects」)」とGSIクレオスのPP102「ウェザリングパステルセット2」を使用)


∴ 参考文献:三推社/講談社の別冊ベストカー『The作業車両』

…I'm a big fan of "コンテナ スプレッダ"★

2014

0321

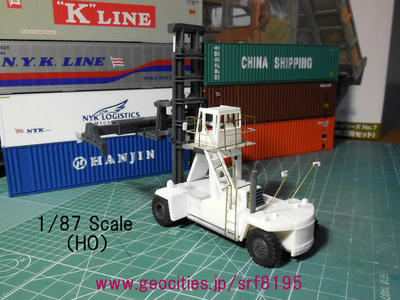

運転室移設による細部追加工作「↓↓↓前」「↑↑↑後」

続・kibriの10482「Kalmar Container stacker truck with 40' containers(1/87スケール=HO)」の製作!

参考車両は一応、各社のコンテナ・スプレッダーやリーチスタッカー、トップリフター。。
(KomatsuのFD430-2、UniCarriers(旧TCM)のFD430 スプレッダ仕様

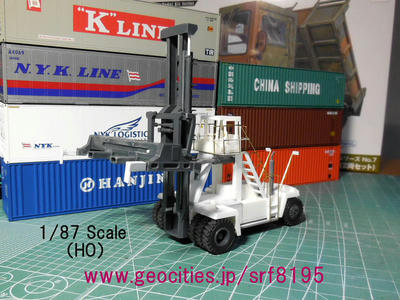

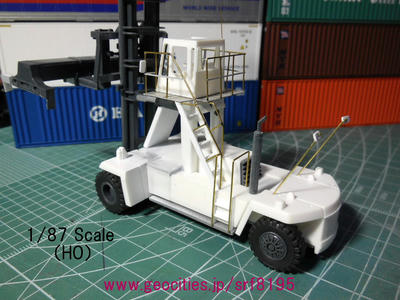

運転室への昇降用の階段とその手摺り、ミラー等を気合いで自作~アレンジ!
(=waveのオプションシステム「C・ライン(No.2 0.5mm)」を使用)



各部は可動式(バックレストとスプレッダー上下動、マスト伸縮・チルト可能他)。幅寸法の異なる、1/87スケールと1/80スケールのコンテナを掴めるよう、加工。
バックレストは、引っ繰り返した方が良いかな。塗色については、検討中。。




…"Container spreader"★LOVE!!

2013

1101

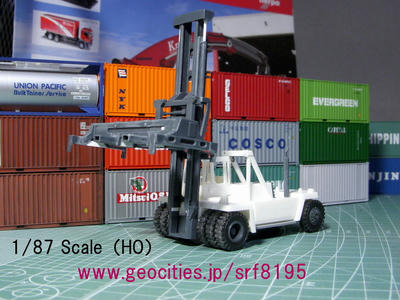

運転室移設「↓↓↓前」「↑↑↑後」

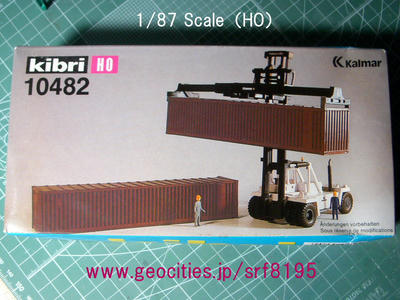

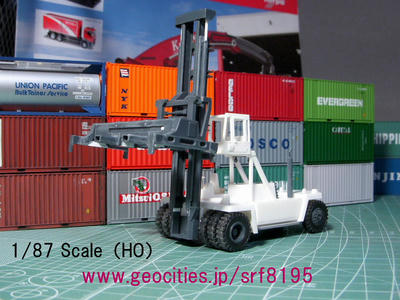

kibriの10482「Kalmar Container stacker truck with 40' containers(1/87スケール=HO)」の製作を開始!

所謂、HOの40ft.トップリフターで、入手困難・絶版キット。何といっても、古いキット!車両の形態・形状も古い!特に、運転室が右寄りの低い位置に設置されている点を何とかしたい!



働くクルマなど、誘惑的なキットが多数のkibri!!そそるなぁ(∥≡▽≡)ッ

現代風のコンテナ・スプレッダーやリーチスタッカーの様に、運転室を高い位置に移設改造予定!その他の箇所についても、適度にイジッて行きたい次第。。


∴ HO(1:87)「16.5mmゲージ」の世界は無限大。


…"kibri #10482"★LOVE!!
